COMO FAZER NOSSOS EXPERIMENTOS

Como fazer um circuito com som

Os circuitos que fazemos convertem a energia elétrica das baterias (fonte) em outra forma de energia. Os circuitos que usam LED transformam em energia luminosa, como já foi explicado em outra postagem do site; já o que explicaremos a seguir, tem a conversão em energia sonora.

O bom desse tipo de circuito é que, no nosso exemplo, dá uma alternativa para quem não tem fio de cobre. Nele usamos clips, que são encontrados em qualquer papelaria, para fazerem o papel de meio condutor. Enquanto o LED é substituído por um Buzzer (peça que funciona como uma “sirene”), que pode ser encontrado na internet custando menos de dois reais a unidade. Ele tem “perninhas”: a que está no lado em que aparece o sinal de + é a positiva e a outra, a negativa (veja as imagens para entender melhor).

"Pernas" do buzzer (parte da frente do papelão))

O processo de montagem desse circuito é simples: usamos como base um papelão; nele, fixamos “bailarinas” (colchetes), aquela peça de metal que tem “pernas” para serem fixadas (são encontradas facilmente em papelarias, veja imagem para saber o que são); os clips (material condutor) são presos nos colchetes, de preferência formando um desenho criativo; então, nos atentando aos pólos positivo e negativo (também explicado na postagem “O que é um circuito elétrico”) colocamos a bateria, em contato com o clips, num lado e o buzzer na parte de trás do papelão, mas na outra ponta do circuito, enquanto as “perninhas” dele ficam no lado da frente (lado do desenho), fechando o circuito. Assim, toda vez que o último clips encostar na “perninha” do buzzer, será emitido o som.

View this post on Instagram

A post shared by Tem Menina no Circuito (@temmeninanocircuito)

Como fazer um botão on/off?

Este botão é mecanismo de liga/desliga para um circuito de tecido. Dessa forma, o circuito está aberto até que o botão seja pressionado.

Materiais necessários:

– tecido simples;
– material condutor;
– linha de costura;
– linha condutora;
– esponja;

A montagem:

Primeiramente, o tecido simples (neste caso foi utilizado o feltro) deve ser cortado em dois pedaços do tamanho que quiser o botão. Não é necessário que seja um corte perfeito.

Então, é utilizado a linha condutora para fazer as ligações com o circuito. Desta forma, cada pedaço de tecido deve ser “costurado” com esta linha.

Agora, coloca-se material condutor em cada lado do botão e estes devem ser separados por uma esponja perfurada. Pois dessa maneira, os materiais só se encostarão ao ser pressionado o botão.

Com a linha de costura, fecha-se as bordas do botão, verificando que as pontas da linha condutora fiquem para fora.

Assim, é só acrescentar o botão ao circuito, fazendo a conexão das linhas condutoras do botão às linhas do circuito.
A funcionalidade do botão está, então, no fato de que , a esponja separa o material condutor, deixando o circuito aberto. Ao ser pressionado, o material condutor pode se encostar pelos buracos feitos na esponja, e o circuito se fecha, havendo a passagem de corrente.

Como fazer circuitos em tecido?

Os conceitos para a montagem de circuitos em tecido são os mesmos utilizados em papel. Em certas ocasiões, é conveniente utilizarmos o tecido como matéria prima, por sua maior durabilidade.

É válido lembrar que, tanto para papel quanto para tecido, fazer um bom contato do material condutor (fita ou linha) com os LEDs é fundamental para que o circuito funcione bem.

Circuito simples em série, com botão feito com material chamado velostat, que reduz a resistência com o aumento da pressão

Linha condutora usada para a montagem de circuitos em tecido. Feita com fibras de aço inox .

Modo correto e incorreto de fazer contato do LED com a linha condutora.

Circuitos de Massinha

Para este circuito são necessários:

– Bateria: 9V;
– LEDs;
– Massinhas condutora e isolante;

Uma bateria mais forte é usada nesse circuito quando em comparação com o de papel, devido a resistência alta das massinhas. A resistência da da condutora é da ordem de KOhms e a da isolante é da ordem de MOhms.

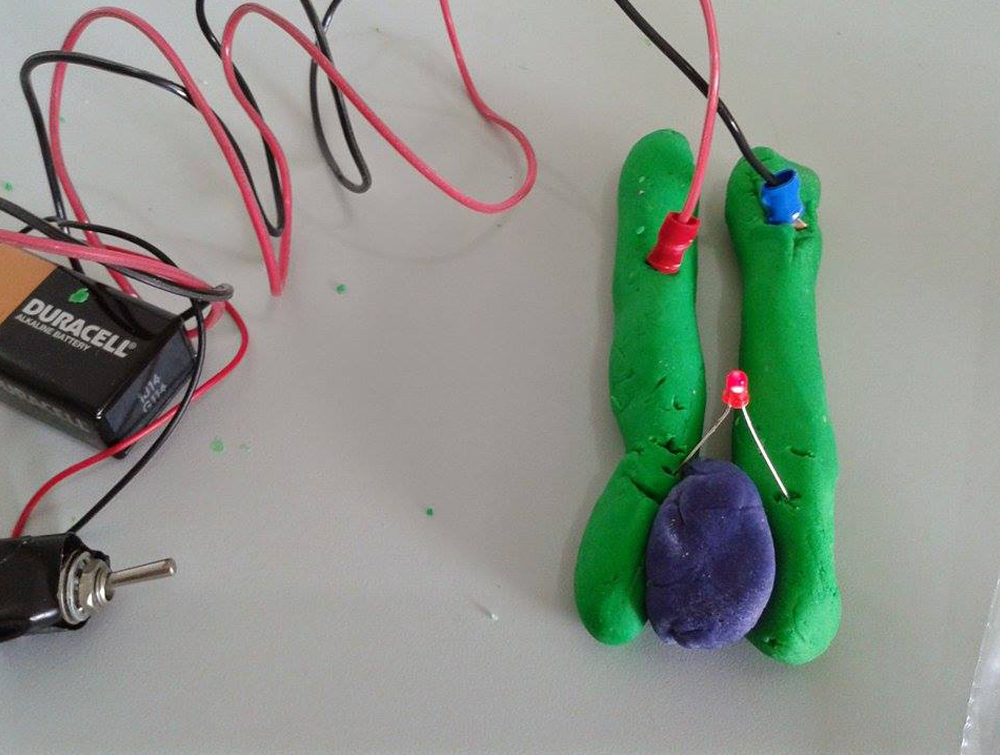

Para começar o circuito, é necessário conectar o polo positivo da bateria em pedaço de massinha condutora e o polo negativo em outro pedaço da massinha condutora. Após isso, conecta-se o LED com seus polos na massinha correspondente, sem que as massinhas se toquem.

Porém, o que acontece se as massinha se encostarem? Caso isso aconteça, o circuito entra em curto e o LED não acende. A solução para isso é colocar entre as massinhas condutoras uma massinha isolante. Esta, “forçará” a passagem da corrente pelo LED, fazendo com que esse acenda.

Sabendo desses conceitos básicos, é possível montar circuitos mais criativos.

Como fazer massinhas para criar circuitos

Com o objetivo de montar circuitos com materiais pouco usuais, essa semana tentamos encontrar receitas de massinhas isolantes e condutoras que pudessem ser utilizadas para esse propósito. Tomando como base que, a adição de sal gera uma massinha condutora e a adição de açúcar, uma massinha isolante.

Massinha Isolante

Receita:

– 150 ml de água destilada
– 4 colheres de óleo de cozinha
– 2 xícaras de farinha de trigo
– 1/2 xícara de açúcar
– 1 colher de corante comestível

Modo de preparo:

– Misturar a farinha e o açúcar. Separando 1/2 xícara de farinha para ser adicionada posteriormente.

– Adicionamos agora o óleo vegetal e a água destilada. ( O objetivo da água destilada é não haver a adição de sais que são encontrados na água normal, para assim não afetar a resistência da massinha.) Misturamos até que comece a soltar da mão.

– Agora é adicionado o resto da farinha, para a massinha tomar a consistência e colocamos agora o corante comestível de cor desejada, e misturamos até ficar uniforme.

Massinha Condutora:

Receita:

– 2 xícaras de farinha de trigo
-1/4 de xícara de sal- 3 colheres de creme de tártaro
-1 colher de óleo vegetal
-1 colher de corante

Modo de preparo:

– Misture em um recipiente 1 e 1/2 xícaras de farinha de trigo, o sal e o creme de tártaro. ( Este creme tem como função aumentar a durabilidade da massinha.)

– Adicione agora a água, o óleo e o corante, misturando até ficar uniforme. Com o uso de uma chapa quente, misture a massinha até que comece a borbulhar e soltar do recipiente.

– Quando for alcançada uma consistência desejada, passe a massinha para um novo recipiente e adicione o restante da farinha, amassando bem com as mãos.

Agora, medimos a resistência das massinhas com a ajuda de um multímetro. Era de se esperar que a massinha isolante tivesse uma resistência bem maior do que a massinha condutora.

A massinha condutora tem a resistência de 10 a 20 kohms e a massinha isolante tem resistência de 500 a 1200 kohms. Atingindo então o objetivo.
Para melhor conservação das massinhas, as isole em um saco plástico e em temperatura ambiente. As retirando apenas quando for montar o circuito.

Visita do dia 21/03/2014 – Brincando com Circuitos

Nessa segunda etapa, levamos às meninas uma grande variedade de materiais para que elas pudessem por em prática os conhecimentos adquiridos na primeira visita.

Foram dados a elas rascunhos para que as mesmas pudessem imaginar como iriam ficar seus circuitos antes de montá-los, com fita condutora e lâmpadas LED. A partir daí, elas deixaram a imaginação fluir e produziram grandes obras de arte ! Mas antes de vermos essas obras primas, vamos falar um pouco de como esses circuitos são formados.

Circuito com fita de cobre (condutora) e lâmpadas LED

O circuito em questão é exatamente o mesmo de que falamos no primeiro post: Possui uma fonte de fem (bateria), que produz uma diferença de potencial; a fita de cobre é o local onde as cargas elétricas se movem, formando uma corrente elétrica ;e a lâmpada possui uma certa resistência interna (aproximadamente 7 ohms para LEDs de 3mm), onde a energia elétrica é convertida em luz. Portanto, para que haja corrente, o circuito deve completar um “ciclo”, sendo este fechado, como mostram as figuras abaixo.
